RIGOL射频源与频谱分析仪的连接使用指南

在射频系统及组件的测试与验证工作中，射频源（RF信号发生器）与频谱分析仪的配合使用是至关重要的环节。通过合理连接和精准操作这两款设备，能够获取射频信号的关键参数，为系统性能评估和优化提供有力依据。本文将详细介绍射频源与频谱分析仪的连接步骤、使用方法，并结合普源精电（RIGOL）的设备进行操作实例说明。

一、所需设备和工具

射频源（RF信号发生器）：用于产生特定频率、功率和调制方式的射频信号。

频谱分析仪：能够对射频信号的频谱特性进行分析，显示信号的频率、幅度等信息。

适配的射频电缆和连接器：常见的有SMA、BNC等类型，用于连接射频源和频谱分析仪，确保信号稳定传输。

阻抗匹配器（如需要）：当射频源和频谱分析仪的阻抗不完全匹配时，使用阻抗匹配器可减少信号反射，提高测量精度。

衰减器（如需要）：在测试链路较长或信号功率较大时，衰减器可降低信号强度，防止频谱分析仪过载损坏。

二、连接步骤

（一）检查阻抗匹配

射频源和频谱分析仪的输入输出端口阻抗通常为50欧姆。在连接之前，务必确认两者的阻抗匹配情况，以避免因阻抗不匹配导致的信号反射和测量误差。

（二）连接射频电缆

使用高质量的射频电缆将射频源的输出端与频谱分析仪的输入端可靠连接。若测试链路较长或对信号质量要求较高，可考虑在连接线路中加入衰减器或阻抗匹配器，进一步优化信号传输。

（三）开启设备

依次打开射频源和频谱分析仪的电源开关，等待设备完成自检和初始化过程。在此过程中，注意观察设备的显示屏，确保无异常报警信息。

（四）配置射频源

根据测试需求，设置射频源的频率、功率和调制方式等参数。例如，若需产生一个特定频率的载波信号，可通过操作射频源的频率设置按键，输入所需频率值；调整功率电平，确保输出信号在频谱分析仪的测量范围内，避免因功率过大损坏频谱分析仪。若要进行调制信号测试，还需设置相应的调制参数，如调制类型、调制频率和调制深度等。

（五）配置频谱分析仪

合理设置频谱分析仪的各项参数，以便精确捕捉和显示射频源的输出信号。主要参数包括中心频率、频率跨度（Span）、分辨率带宽（RBW）和视频带宽（VBW）等。中心频率应设置为与射频源输出信号频率相近的值；频率跨度决定了频谱分析仪一次扫描的频率范围，可根据信号特点进行适当调整；分辨率带宽和视频带宽则影响频谱分析仪对信号细节的分辨能力和显示稳定性，需根据实际测量需求进行优化设置。

三、使用步骤

（一）初步检测

完成设备配置后，在频谱分析仪上观察射频源的输出信号。正常情况下，应能看到清晰的信号频谱显示。若信号显示异常，如幅度过低、噪声过大或出现杂散信号等，需检查设备连接是否正确、参数设置是否合理，并适当调整频谱分析仪的参数，如增大增益、调整分辨率带宽等，以获得更好的分辨率和信噪比。

（二）详细测量

利用频谱分析仪提供的多种功能，对射频信号进行深入分析。例如，使用峰值搜索功能可快速定位信号的最大峰值点；带宽测量功能可准确测量信号的带宽；占用带宽（OBW）测量则能确定信号在特定功率电平下的带宽范围。通过这些功能的综合应用，可全面了解射频信号的频谱特性。

（三）记录和分析数据

在测量过程中，及时通过频谱分析仪的数据保存功能，将测量数据和波形截图保存下来。这些数据和图像可作为后续分析和报告的重要依据，帮助工程师对射频系统的性能进行评估和优化。

（四）调整和优化

根据测量结果，对射频源的输出参数进行针对性调整。例如，若发现信号的幅度不足，可适当增大射频源的输出功率；若信号的频谱纯度不够，可调整调制参数或优化射频源的电路设计。调整后，再次进行测量验证，确保信号性能得到优化提升。

四、注意事项

（一）避免过载

在连接和使用过程中，务必确保射频源的输出功率不超过频谱分析仪的最大输入功率。过大的输入功率可能导致频谱分析仪的前端放大器损坏，影响设备的正常使用。若无法确定射频源的输出功率是否在安全范围内，可在连接线路中加入衰减器进行保护。

（二）屏蔽和接地

为防止外界干扰和共模噪声对测量结果产生不良影响，应确保设备和连接线缆具有良好的屏蔽效果。同时，正确接地是保证测量准确性的关键，所有设备应连接到可靠的接地系统中，减少接地回路引起的噪声干扰。

（三）定期校准

射频源和频谱分析仪的性能会随着使用时间和环境条件的变化而发生漂移。为确保测量结果的准确性和可靠性，应定期对设备进行校准。校准工作可由专业的计量机构进行，也可按照设备说明书中的校准方法自行完成。

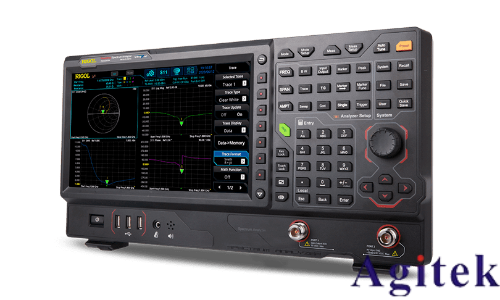

五、操作实例：RIGOL射频源与频谱分析仪的连接使用

下面以RIGOL的射频源和频谱分析仪为例，详细介绍具体的操作步骤。

（一）射频源设置

点击射频源操作面板上的“FREQ”按键，进入频率设置界面，通过数字按键输入频率值“1GHz”，设置射频源的输出频率为1GHz。

点击“LEVEL”按键，进入功率电平设置界面，输入“-20dBm”，设置射频源的输出电平为 -20dBm。

若需进行调幅调制，点击“MOD”按键，选择“调幅”选项，将其打开。然后设置调制参数，将调制频率设置为“1KHz”，调制深度设置为“100%”。

完成上述设置后，点击“RF/on”按键，打开射频源的输出，此时射频源将按照设定的参数输出射频信号。

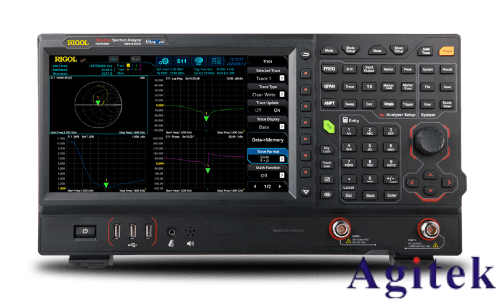

（二）频谱仪设置

点击频谱分析仪操作面板上的“FREQ”按键，设置中心频率为“1GHz”，使频谱分析仪的扫描中心与射频源的输出频率一致。

点击“SPAN”按键，设置扫宽为“10KHz”，确定频谱分析仪一次扫描的频率范围。

点击“BW”按键，将滤波器带宽设置为“300Hz”，以提高频谱分析仪对信号细节的分辨能力。

等待波形稳定后，点击“Peak”按键，频谱分析仪将自动标记信号的最大峰值点。此时，可通过观察显示屏上的标记信息，读取最大峰值点的频率和幅度等参数。

若需读取其他峰值频率，可通过频谱分析仪的游标功能，手动移动游标至其他峰值点，读取相应的频率值。

通过以上步骤，我们成功使用RIGOL的射频源和频谱分析仪完成了射频信号的生成、连接和测量工作。在实际应用中，可根据具体的测试需求，灵活调整设备参数，以获得更准确、全面的测量结果。

总之，掌握射频源与频谱分析仪的连接和使用方法，对于射频领域的工程师和技术人员至关重要。通过正确操作和合理设置这两款设备，能够有效提高射频系统的测试效率和测量精度，为射频技术的研发和应用提供有力支持。
