阻抗分析仪脉冲阻抗测量与连续波阻抗测量的区别

在电子测试领域，阻抗分析仪是评估电路、元件或材料阻抗特性的核心工具。根据激励信号形式的不同，阻抗测量可分为脉冲阻抗测量和连续波阻抗测量两大类。这两种方法在原理、应用场景及技术实现上存在显著差异，本文将从信号特性、测量原理、应用场景及技术挑战四个维度展开对比分析。

一、信号特性：时域与频域的差异

脉冲阻抗测量采用时域信号激励，通过注入快沿脉冲（上升时间通常小于100ps）并分析反射波形来推算阻抗分布。其核心优势在于能够捕捉瞬态响应特性，尤其适用于高速信号通道、PCB传输线及高速连接器的阻抗不连续点定位。例如，在5G通信设备测试中，脉冲阻抗测量可精准定位毫米级阻抗突变点，确保信号完整性。

连续波阻抗测量则基于频域信号激励，通过施加单一频率或扫频正弦波，测量稳态下的电压/电流幅值比及相位差，进而计算阻抗参数。该方法适用于低频至高频段的稳态特性分析，如电解电容的等效串联电阻（ESR）测试、压电陶瓷的谐振频率分析等。连续波测量的频谱纯净度高，但无法直接反映时域瞬态行为。

二、测量原理：反射法与直接法的对比

脉冲阻抗测量的核心原理是时域反射法（TDR）。当快沿脉冲沿传输线传播时，遇到阻抗不连续点会产生反射，反射系数与阻抗变化直接相关。通过分析反射波形的时间延迟和幅度，可计算阻抗值。例如，在PCB差分走线测试中，TDR可实时显示阻抗曲线，精度达±5%。

连续波阻抗测量则采用直接法或矢量网络分析技术。直接法通过测量被测件两端的电压和流过的电流，结合相敏检测技术计算阻抗复数形式（Z=R+jX）。矢量网络分析仪（VNA）则通过测量S参数（反射系数S11、传输系数S21）间接推导阻抗，适用于高频段（如1MHz-3GHz）的精确测量。

三、应用场景：互补性技术选择

脉冲阻抗测量的典型应用包括：

高速数字电路测试：定位PCB走线中的阻抗不连续点，优化信号完整性；

电缆故障诊断：通过反射波形分析电缆断点或短路位置；

封装级测试：评估芯片封装内部的互连阻抗。

连续波阻抗测量的核心场景包括：

元器件特性分析：测试电容、电感、电阻的频率响应特性；

材料电学特性研究：测量金属、陶瓷、聚合物的介电常数和导电性；

通信系统匹配优化：评估天线、滤波器等射频器件的阻抗匹配性能。

四、技术挑战：精度与复杂度的权衡

脉冲阻抗测量的技术难点在于：

高速信号处理：需使用高带宽示波器（带宽≥10GHz）和低损耗测试夹具；

校准复杂性：需通过开路、短路、负载三点校准消除测试路径寄生参数；

环境干扰控制：电磁干扰（EMI）和温湿度变化可能引入测量误差。

连续波阻抗测量的挑战则包括：

高频段精度限制：探头互感器会限制工作频率范围（如RF-IV法通常≤3GHz）；

阻抗范围覆盖：低阻抗（<10mΩ）或高阻抗（>100kΩ）测量需特殊技术；

非线性效应补偿：大信号激励下需考虑被测件的非线性特性。

五、技术融合趋势

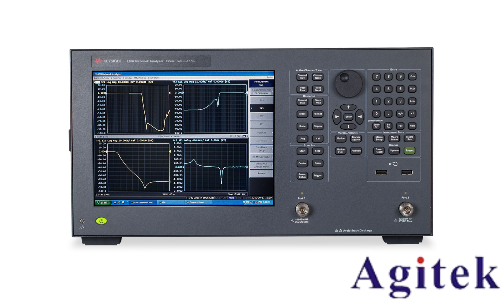

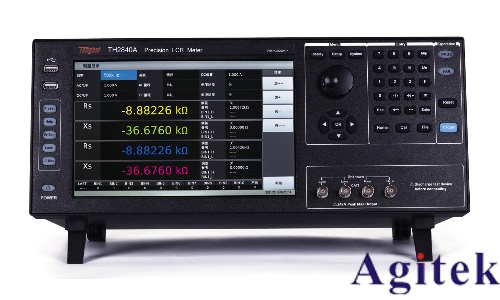

现代阻抗分析仪正朝着“时频域融合”方向发展。例如，Keysight E5061B网络分析仪结合TDR模块，可同时提供时域阻抗分布和频域S参数分析；安捷伦4294A精密阻抗分析仪通过扫频测量法，实现40Hz-110MHz宽频段的高精度测试。这种技术融合使得工程师能够更全面地评估被测对象的阻抗特性，为高速数字设计、射频电路优化及材料研发提供关键数据支持。

结语
脉冲阻抗测量与连续波阻抗测量各有其技术优势和应用边界。前者擅长瞬态特性分析，后者精于稳态特性评估。在实际测试中，需根据被测对象特性、频率范围及精度要求选择合适的方法，或结合两者优势实现更全面的阻抗分析。随着5G、人工智能和物联网等技术的快速发展，阻抗测量技术将持续演进，为电子工程领域提供更精准、高效的测试解决方案。
