阻抗分析仪如何实现宽频带内的低阻抗测量

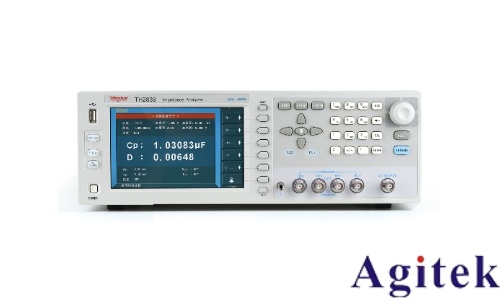

在电子测试领域，阻抗分析仪凭借其宽频带、高精度的测量能力，成为评估元件、电路及材料电学特性的核心工具。尤其在低阻抗测量场景中，如何兼顾宽频覆盖与高精度，成为技术突破的关键。本文将从技术原理、核心方法及实践应用三个维度，解析阻抗分析仪实现宽频带低阻抗测量的技术路径。

一、技术原理：相敏检测与复数阻抗计算

阻抗分析仪的核心原理基于欧姆定律与相敏检测技术。在交流电路中，阻抗是电压与电流的复数比值，包含幅值与相位信息。仪器通过内置信号发生器产生正弦波激励信号，覆盖从微赫兹（μHz）到吉赫兹（GHz）的宽频范围，同时施加至被测对象（DUT）。通过同步测量DUT两端的电压、流经电流及其相位差，结合傅里叶变换等算法，计算出复数阻抗（Z=R+jX），其中实部（R）为电阻，虚部（X）为电抗（容抗或感抗）。这一过程需高精度模数转换器（ADC）与数字信号处理（DSP）支持，确保微弱信号的准确捕获与噪声抑制。

二、核心方法：I-V法与自动平衡电桥法的协同

针对低阻抗测量，阻抗分析仪主要采用两种技术路径：

I-V法（电流-电压法）：通过精密电阻将电流转换为电压，再测量电压与激励信号的相位关系。该方法在射频段（1MHz—3GHz）优势显著，通过50欧姆阻抗匹配设计，减少反射干扰，实现毫欧级（mΩ）低阻抗测量。例如，某型号阻抗分析仪采用RF-I-V模块，在100MHz频点下可稳定测量10mΩ电阻，相位精度达10mdeg。

自动平衡电桥法：适用于低频至中频段（20Hz—120MHz），通过反馈环路抵消DUT电流，使检测电阻两端电压趋近于零，从而消除寄生参数影响。该方法在10mΩ—100MΩ范围内精度可达0.05%，且支持直流偏置叠加，模拟实际工作条件。

三、实践应用：从元件测试到材料表征

电力电缆缺陷检测：宽频阻抗谱技术（BIS）通过注入1Hz—2GHz扫频信号，分析电缆首端阻抗频率响应，可定位中间接头受潮、绝缘老化等潜伏性缺陷，故障定位误差≤0.5%。

薄膜材料介电常数测量：采用平行板电极法，结合阻抗分析仪测量等效电容，计算材料介电常数。例如，某型号仪器在100kHz下测量PDMS薄膜，可分辨其凸起面与平整面的介电差异，为柔性电子设计提供数据支撑。

电池内阻分析：通过电化学阻抗谱（EIS）测量电池内阻，评估其充放电特性与寿命。某型号阻抗分析仪支持0.1mΩ级内阻测量，助力锂电池研发优化。

四、技术挑战与未来趋势

尽管阻抗分析仪已实现宽频带低阻抗测量，但仍面临两大挑战：一是超低阻抗（μΩ级）测量需进一步优化接触电阻与线缆损耗；二是高频段（GHz以上）需解决传输线效应与寄生参数干扰。未来，随着人工智能算法与量子传感技术的融合，阻抗分析仪将向更高精度、更宽频带、更智能化方向发展，为5G通信、新能源汽车、生物医疗等领域提供更强大的测试支持。
