罗德与施瓦茨示波器怎么调成正弦波

　　在现代电子测试和测量领域，罗德与施瓦茨（Rohde&Schwarz）示波器因其精确度和可靠性而备受推崇。示波器是观察和分析电信号的重要工具，了解如何将其设置为特定波形，例如正弦波，是工程师的基本技能。本文将详细介绍如何将罗德与施瓦茨示波器调成正弦波，并提供一些实用的技巧和建议。

　　基本准备

　　在开始之前，请确保您已经准备好了以下工具和设备：

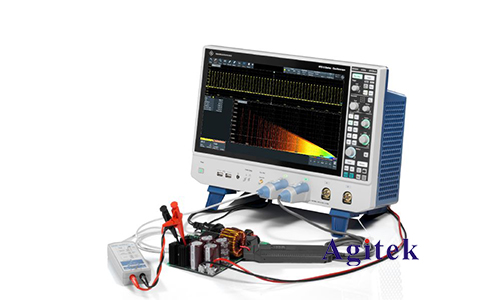

　　1.罗德与施瓦茨示波器：本文以R&S RTO2000系列示波器为例。

　　2.信号发生器：用于产生正弦波信号。

　　3.BNC连接线：用于将信号发生器连接到示波器。

　　4.探头：用于测量电路中的信号。

　　步骤一：连接设备

　　1.连接信号发生器：

　　-使用BNC连接线将信号发生器的输出端口与示波器的输入通道（如CH1）连接起来。

　　-确保连接牢固，以防止信号丢失或干扰。

　　2.设置信号发生器：

　　-打开信号发生器，设置输出为正弦波。

　　-调整频率和幅度到所需的参数。例如，设置频率为1kHz，幅度为1V峰峰值。

　　步骤二：配置示波器

　　1.打开示波器：

　　-确保示波器电源打开，并等待其启动完成。

　　2.选择通道：

　　-按下示波器前面板上的CH1按钮，激活第一通道。如果使用其他通道，按相应的通道按钮。

　　3.调整垂直设置：

　　-使用垂直控制旋钮调整电压范围（每格电压）。例如，将垂直范围设置为200mV/div，以适应1V峰峰值的信号。

　　-按下“探头设置”按钮，确保探头设置与实际使用的探头匹配。例如，如果使用10:1的探头，确保探头设置为10:1。

　　4.调整水平设置：

　　-使用水平控制旋钮调整时间基（每格时间）。例如，将时间基设置为1ms/div，以清晰显示1kHz的正弦波。

　　步骤三：信号校准

　　1.自动设置：

　　-按下示波器的“自动设置”（Auto Setup）按钮。此功能会自动调整垂直和水平设置，以优化显示波形。这对于初学者特别有用，可以快速获得清晰的波形。

　　2.手动微调：

　　-如果需要更精确的控制，可以手动微调垂直和水平设置，直到正弦波在屏幕上显示为稳定的波形。

　　-使用触发控制调整触发电平，使波形在屏幕上稳定不动。触发模式可以设置为“自动”或“边沿触发”，选择上升沿触发。

　　步骤四：波形分析

　　1.观察波形：

　　-正弦波应在示波器屏幕上显示为平滑的正弦曲线。如果波形不稳定或失真，检查信号发生器和连接线。

　　2.测量参数：

　　-使用示波器的测量功能，可以测量正弦波的频率、周期、峰峰值电压、平均值和RMS值。

　　-按下“测量”（Measure）按钮，选择所需的测量参数，示波器将自动显示测量结果。

　　步骤五：保存和记录数据

　　1.保存波形：

　　-如果需要保存波形供日后分析，使用示波器的存储功能。

　　-按下“存储”（Save）按钮，将波形保存到内置存储器或外部USB驱动器。

　　2.记录数据：

　　-记录测量结果，包括频率、幅度和其他关键参数，确保测试的可重复性和数据的准确性。

　　通过以上步骤，您可以成功地将罗德与施瓦茨示波器设置为显示正弦波。在实际操作中，可能需要根据具体情况进行微调和优化。熟练掌握这些基本操作，将大大提高您的工作效率和测量精度，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
