罗德与施瓦茨示波器如何把波形图放大

　　罗德与施瓦茨示波器如何把波形图放大

　　在现代电子工程中，示波器是分析和调试电路中电信号的重要工具。而罗德与施瓦茨（Rohde&Schwarz）作为全球领先的测试和测量设备制造商，其示波器因其高性能和人性化设计备受工程师们的青睐。在实际操作中，放大波形图是一个常见且关键的操作，可以帮助我们更详细地观察信号特征和捕捉细节。本文将详细介绍如何在罗德与施瓦茨示波器上进行波形图的放大操作。

　　设备介绍

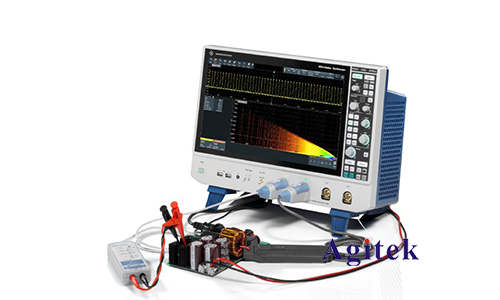

　　罗德与施瓦茨示波器有多种型号，包括RTO系列、RTE系列和RTC系列等，这些示波器都具备高采样率、高带宽和丰富的功能。它们的操作界面设计人性化，功能强大且易于使用，特别是在波形图放大方面，提供了多种方式来满足不同需求。

　　基本放大方法

　　1.垂直缩放（Vertical Scaling）:

　　-调整垂直灵敏度：通过旋转垂直缩放旋钮（通常标记为“VOLTS/DIV”），可以改变波形的垂直放大倍数。向右旋转可以放大波形，向左旋转则缩小波形。这一方法可以快速放大波形的幅度，适合于观察信号的细节。

　　-垂直偏移调整：除了调整垂直灵敏度，还可以通过调整垂直偏移旋钮（标记为“POSITION”）来上下移动波形，确保放大后的波形在屏幕中心位置，从而更方便地观察。

　　2.水平缩放（Horizontal Scaling）:

　　-调整时间基准：通过旋转水平缩放旋钮（通常标记为“SEC/DIV”），可以改变波形的水平放大倍数。向右旋转可以放大波形的时间轴，向左旋转则缩小波形。这一方法适用于观察信号的时间细节，如脉冲的上升时间、下降时间等。

　　-水平偏移调整：与垂直偏移类似，可以通过调整水平偏移旋钮来左右移动波形，确保放大后的波形在屏幕中心位置，方便观察。

　　高级放大方法

　　1.波形缩放功能（Zoom）：

　　-罗德与施瓦茨示波器提供了专门的缩放功能，通常在操作界面上有专门的缩放按钮或菜单选项。激活缩放功能后，可以在屏幕上选择要放大的波形区域，示波器会自动将选定区域放大到整个屏幕。

　　-具体操作步骤如下：首先，通过触摸屏或旋钮选择波形要放大的部分，然后按下“Zoom”按钮，示波器将该部分波形放大显示。此功能非常直观，适合快速定位和分析信号细节。

　　2.窗口缩放（Windowing）：

　　-一些罗德与施瓦茨示波器支持窗口缩放功能，可以同时显示原始波形和放大后的波形。通过设置窗口参数，可以选择某个时间段或电压范围内的波形进行放大显示。这种方法便于比较和分析原始信号与放大信号之间的差异。

　　-操作步骤包括在菜单中选择“Window”选项，然后设置窗口范围，示波器会自动调整显示，提供原始和放大信号的同步视图。

　　3.FFT分析：

　　-对于需要观察信号频谱特性的场景，罗德与施瓦茨示波器提供了快速傅里叶变换（FFT）功能。通过FFT分析，可以将时域信号转换为频域信号，并对频域波形进行放大分析。

　　-操作步骤包括选择“FFT”模式，然后调整频域放大倍数，示波器会显示放大后的频谱图，帮助分析信号的频率成分和噪声特性。

　　结合自动测量功能

　　-自动测量功能：罗德与施瓦茨示波器配备了多种自动测量功能，如峰值电压、频率、周期、上升时间等。在放大波形时，可以结合这些自动测量功能，快速获取关键参数，进一步分析信号特性。

　　-光标测量：使用光标测量功能，可以手动放置光标在放大后的波形上，精确测量电压或时间差。通过光标功能，可以更精确地读出放大后的信号细节。

　　罗德与施瓦茨示波器凭借其高性能和人性化设计，为工程师提供了多种波形放大方法。无论是基本的垂直和水平缩放，还是高级的Zoom功能、窗口缩放和FFT分析，这些功能都可以帮助我们更清晰地观察和分析信号细节。在使用这些功能时，结合自动测量和光标测量功能，可以提高测试效率和准确性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
