泰克示波器怎么看谐波失真

　　如何使用泰克示波器检测和分析谐波失真

　　谐波失真是电力电子和信号处理领域中一个重要的参数，它反映了波形中包含的非基波成分。这些非基波成分通常会对系统性能和电能质量产生不利影响。泰克（Tektronix）示波器作为测试和测量领域的领导者，其先进的功能和高精度使其成为检测和分析谐波失真的理想工具。本文将详细介绍如何使用泰克示波器来检测和分析谐波失真。

　　1.谐波失真的基本概念

　　在分析谐波失真之前，首先要理解什么是谐波。谐波是基波频率的整数倍。例如，如果基波频率为50 Hz，则100 Hz为二次谐波，150 Hz为三次谐波，依此类推。谐波失真是由于这些谐波分量叠加在基波上而导致波形的畸变。

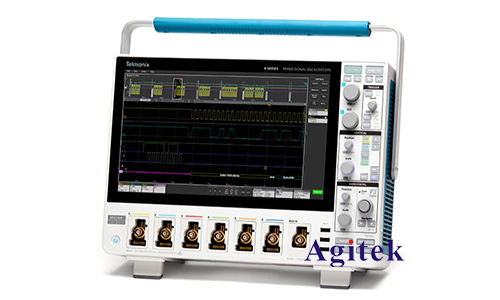

　　2.选择合适的泰克示波器

　　泰克示波器种类繁多，从基础型到高性能型号均有覆盖。对于谐波失真分析，建议选择具有以下特性的型号：

　　-高带宽：确保能够捕捉到高频谐波成分。

　　-高采样率：提供更细致的波形捕捉。

　　-FFT功能：傅里叶变换（FFT）是分析频谱的关键工具。

　　-自动测量功能：方便快速获取谐波失真参数。

　　如MDO4000C系列、MSO/DPO5000系列等型号都适用于此类应用。

　　3.配置示波器

　　a.连接信号源

　　使用探头将待测信号连接到示波器的输入通道。确保探头接地良好，以减少噪声干扰。

　　b.设置时间基和触发

　　调整时间基和触发，以稳定显示波形。通常，选择适当的时基以便能够清晰地观察到一个或多个完整的周期。

　　c.采样率和记录长度

　　设置高采样率和适当的记录长度以确保捕捉到高频谐波。记录长度越长，FFT分析的频率分辨率越高。

　　4.使用FFT分析谐波

　　a.启动FFT功能

　　在泰克示波器上，通常可以通过以下步骤启动FFT功能：

　　1.选择"数学"或"分析"菜单。

　　2.选择FFT功能。

　　3.选择输入通道。

　　b.设置FFT参数

　　设置FFT窗口类型（如汉宁窗、汉明窗、矩形窗等），不同窗口类型适用于不同信号特性。选择合适的窗口类型可以提高频谱分析的准确性。设置FFT点数，更多的点数意味着更高的频谱分辨率。

　　c.分析频谱

　　一旦FFT完成，频谱图会显示在屏幕上。基波通常是频谱中最高的峰值，而谐波成分会出现在其整数倍频率位置。观察这些谐波成分的幅度和频率。

　　5.自动测量和计算谐波失真

　　泰克示波器通常具有自动测量功能，可以直接显示总谐波失真（THD）等参数：

　　1.进入"测量"菜单。

　　2.选择"谐波"或"THD"测量。

　　3.设置基波频率和测量范围。

　　示波器将自动计算并显示谐波成分及其相对幅度、相位等信息。

　　6.实际案例分析

　　假设我们需要分析一个功率放大器输出信号的谐波失真：

　　a.连接和设置

　　将放大器输出连接到示波器输入，设置合适的时基和采样率，确保信号稳定。

　　b.进行FFT分析

　　启用FFT功能，选择合适的窗口类型和点数，得到频谱图。

　　c.自动测量THD

　　使用自动测量功能，输入基波频率，示波器将计算出THD和各次谐波的幅度。

　　d.分析结果

　　查看示波器显示的频谱和谐波失真参数。如果THD过高，可能需要检查放大器的工作状态或设计缺陷。

　　使用泰克示波器检测和分析谐波失真是一个系统且精细的过程。通过正确的设置和使用，工程师可以获得准确的谐波失真数据，帮助优化系统设计和提高电能质量。泰克示波器的先进功能和易用性，使得谐波失真分析变得高效且直观，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
