　　泰克示波器TBS1102X是一款广泛应用于电子工程和嵌入式系统开发的工具。作为一名专业工程师，了解如何使用这款示波器测试纹波至关重要，因为纹波是评估电源质量和稳定性的重要指标。本文将详细介绍如何使用泰克示波器TBS1102X测试纹波。

　　1.了解示波器和纹波

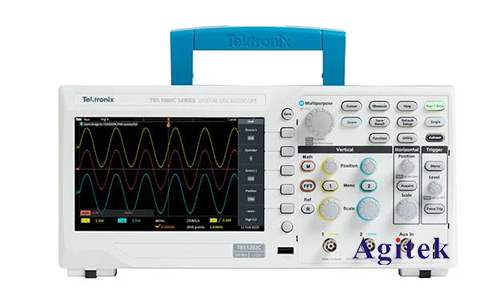

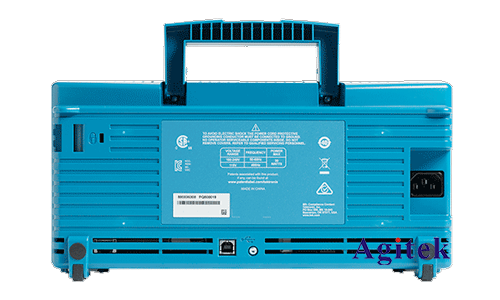

　　泰克示波器TBS1102X是一款双通道、100 MHz带宽的数字示波器，拥有2 GS/s的采样率，适合各种应用场景。纹波通常是指电源输出中的低频波动和高频噪声，是电源质量的一个重要指标。

　　2.准备工作

　　在进行测试之前，需要准备以下工具和设备：

　　-泰克示波器TBS1102X

　　-测试探头（最好使用10倍衰减探头）

　　-被测电源或电路

　　-接地夹

　　3.连接设备

　　1.连接探头：将示波器探头连接到TBS1102X的输入通道上。确保探头的衰减设置为10倍，以减少高频干扰的影响。

　　2.接地：将探头的接地夹连接到被测电源或电路的地线上，确保连接稳固，防止测量过程中的干扰。

　　3.探头连接到待测点：将探头的尖端连接到电源输出端或电路的测试点上。

　　4.设置示波器

　　1.通道设置：打开示波器，选择正确的通道。使用TBS1102X的“CH1”或“CH2”按钮选择您连接探头的通道。

　　2.垂直设置：调整垂直灵敏度（V/div），使波形适合屏幕显示。对于纹波测试，通常设置为20 mV/div到100 mV/div。

　　3.水平设置：调整时间基准（time/div），使纹波周期在屏幕上清晰可见。通常，设置为2 ms/div到10 ms/div。

　　4.触发设置：选择适当的触发模式和触发电平，以稳定显示波形。一般选择“边沿触发”（Edge Trigger）模式，并设置触发电平为波形的中间位置。

　　5.测试纹波

　　1.波形捕捉：在示波器屏幕上观察波形，确保波形稳定显示。如果波形不稳定，可以调整触发电平或使用“自动设置”（Auto Set）功能，让示波器自动调整到**设置。

　　2.细化调整：通过微调垂直灵敏度和时间基准，使纹波细节更清晰。如果需要，可以使用示波器的“放大”功能（Zoom）仔细观察纹波细节。

　　3.测量工具：使用TBS1102X的自动测量功能，可以直接测量纹波的峰峰值（Peak-to-Peak）、均方根值（RMS）等参数。按下“测量”（Measure）按钮，选择所需的测量参数。

　　6.记录和分析

　　1.截图：使用示波器的截图功能，将波形保存到U盘或内置存储中，便于后续分析和报告撰写。

　　2.数据记录：记录测量数据，包括峰峰值、均方根值等参数，以及对应的时间基准和垂直灵敏度设置。

　　3.分析结果：根据测量结果评估电源质量。如果纹波值过高，可能需要检查电源滤波电路或考虑更换电源。

　　7.注意事项

　　1.探头校准：在测试前，确保示波器探头已正确校准，避免测量误差。TBS1102X提供了自动探头校准功能，可以简化这一过程。

　　2.环境干扰：测试环境应尽量减少电磁干扰，如关闭不必要的电子设备或使用屏蔽箱。

　　3.安全：确保操作过程中的安全，特别是在测试高电压或高功率电路时，使用绝缘手套和防护眼镜。

　　通过以上步骤，您可以使用泰克示波器TBS1102X准确测试纹波，了解电源的稳定性和质量。这款示波器不仅功能强大，还具有用户友好的界面，适合各种水平的工程师使用，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
