罗德与施瓦茨示波器扫描频率怎么算

　　罗德与施瓦茨示波器扫描频率计算方法详解

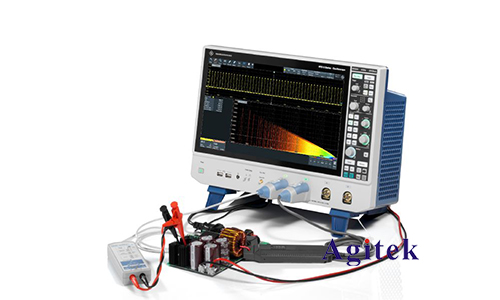

　　罗德与施瓦茨（Rohde&Schwarz）作为全球知名的电子测试和测量设备供应商，其示波器在业界享有盛誉。了解和计算示波器的扫描频率是使用这些高性能设备的关键步骤之一。本文将从基础概念、计算方法以及应用实例等方面，详细解析罗德与施瓦茨示波器的扫描频率计算。

　　一、基本概念

　　扫描频率（Sweep Frequency），又称为采样率（Sampling Rate），是指示波器每秒钟采集信号的次数。它决定了示波器对信号的捕捉精度和还原能力。高扫描频率可以更精细地重建原始信号，但也要求更高的处理能力和存储空间。

　　带宽（Bandwidth）是指示波器能够准确测量的最高频率。带宽和扫描频率之间存在密切关系，通常示波器的扫描频率至少应是其带宽的2.5倍到5倍，以满足奈奎斯特采样定理的要求，避免混叠效应。

　　时基（Time Base）是指示波器屏幕上显示的时间范围。选择合适的时基设置，可以在屏幕上完整显示所需的信号周期。

　　二、扫描频率计算方法

　　罗德与施瓦茨示波器的扫描频率计算主要基于其带宽和采样定律。以下是详细的计算步骤：

　　1.确定带宽需求：根据待测信号的频率范围，选择合适的示波器带宽。带宽越高，示波器的扫描频率需求越高。

　　2.计算最低扫描频率：利用奈奎斯特采样定理，最低扫描频率应为信号最高频率的两倍。然而，为了更准确地捕捉信号细节，实际应用中通常选择2.5到5倍的关系。

　　3.选择合适的时基：根据信号特征和分析需求，选择适当的时基范围。较短的时基适合观测高速信号细节，而较长的时基适合观测低速信号变化。

　　4.调整采样率：根据时基设置和屏幕分辨率，调整示波器的实际采样率。一般情况下，示波器会自动调整采样率以适应当前的时基设置。

　　三、实例解析

　　假设我们需要测量一个最高频率为50 MHz的信号。以下是具体的计算和设置步骤：

　　1.确定带宽需求：选择带宽至少为50 MHz的示波器。为了获得更高的测量精度，可以选择带宽为100 MHz或更高的示波器。

　　2.计算最低扫描频率：按照奈奎斯特采样定理，最低扫描频率为100 MHz。然而，为了提高测量精度，我们选择2.5倍的关系：

　　3.选择合适的时基：假设我们需要观察信号的细节，可以选择时基范围为1µs/div，这样每个屏幕格子显示1微秒的信号。

　　4.调整采样率：示波器会根据选择的时基范围和屏幕分辨率自动调整采样率。假设示波器屏幕有10个格子，每个格子显示1µs，总显示时间为10µs。为了达到125 MHz的扫描频率，示波器每秒需要采样125百万次，即每个微秒采样125次。

　　四、实际应用中的注意事项

　　1.信号完整性：确保信号完整性是准确测量的前提。使用高质量的探头和合适的接地方式，避免信号失真和噪声干扰。

　　2.存储深度：高扫描频率需要更大的存储深度。选择具有足够存储深度的示波器，以确保长时间捕捉信号时不会丢失数据。

　　3.带宽限制：实际应用中，示波器的带宽和采样率并非无限制。选择合适的示波器型号和配置，以满足特定测量需求。

　　罗德与施瓦茨示波器以其高性能和高精度著称，在电子测试和测量领域有着广泛应用。了解并计算示波器的扫描频率是有效使用这些设备的关键，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
