罗德与施瓦茨示波器RTB2004测试电流波形怎么设置

　　如何设置罗德与施瓦茨示波器RTB2004进行电流波形测试

　　罗德与施瓦茨（Rohde&Schwarz，以下简称R&S）RTB2004是一款高性能的示波器，以其强大的功能和直观的用户界面广受工程师的青睐。本文将详细介绍如何使用RTB2004示波器进行电流波形的测试，旨在帮助您充分利用这款设备的优势，获得精确的测量结果。

　　1.准备工作

　　a.了解测量需求

　　在开始设置之前，首先需要明确测量的电流类型、范围及应用场景。例如，测量直流电流和交流电流的设置会有所不同，应用于电源设计、电机控制或传感器测量时也会有不同的关注点。

　　b.选择合适的探头

　　R&S RTB2004支持多种探头，但对于电流测量，通常需要使用电流探头（如R&S RT-ZC系列电流探头）。根据测量的电流范围和频率响应选择适当的探头是关键的一步。

　　2.示波器连接与基本设置

　　a.连接电流探头

　　将电流探头连接到示波器的输入通道。RTB2004示波器有四个输入通道，您可以选择其中任意一个进行连接。

　　b.校准探头

　　为了保证测量的准确性，使用探头前需要进行校准。具体操作步骤如下：

　　1.进入示波器的主菜单。

　　2.选择“探头校准”选项。

　　3.按照屏幕提示进行校准操作，确保探头处于未连接状态，然后执行校准。

　　3.示波器设置

　　a.设置输入通道参数

　　1.选择通道：选择已连接电流探头的通道（如通道1）。

　　2.设置耦合模式：通常选择直流耦合（DC Coupling），除非需要测量非常低频的交流信号。

　　3.探头倍率：设置探头的倍率（Probe Attenuation）。如果使用的是10:1探头，则设置为10x。

　　4.输入阻抗：选择高阻抗模式（1MΩ），以减少对被测电路的影响。

　　b.设置时间基和触发

　　1.时间基（Time Base）：根据被测信号的频率选择合适的时间基。对于低频信号，可以选择较长的时间基；对于高频信号，则选择较短的时间基。

　　2.触发模式（Trigger Mode）：选择自动触发（Auto Trigger），以便在没有信号时示波器也能显示波形。

　　3.触发源（Trigger Source）：选择电流探头连接的通道。

　　4.触发类型（Trigger Type）：通常选择边沿触发（Edge Trigger），并根据测量需求设置上升沿或下降沿触发。

　　c.设置波形显示参数

　　1.电压/电流标度（Scale）：调整垂直标度，使波形适合屏幕显示。初始设置时，可以选择较大的标度（如10mV/div），然后根据波形情况逐步调整。

　　2.零点调整：调整波形的零点位置，使波形居中显示，便于观察。

　　4.数据采集与分析

　　a.捕获波形

　　确认所有设置无误后，开始捕获波形。观察示波器屏幕上的波形是否稳定、清晰。如有必要，微调触发电平和时间基，确保波形显示在屏幕中央且细节清晰。

　　b.测量工具使用

　　RTB2004示波器提供多种测量工具，可以帮助您分析波形：

　　1.自动测量（Auto Measurement）：选择自动测量功能，示波器会自动计算并显示关键参数，如峰峰值、电流均值、频率等。

　　2.光标测量（Cursor Measurement）：使用光标功能，手动选择波形的两个点，测量时间间隔和电流差值。

　　c.波形存储与导出

　　如需保存测量结果，RTB2004提供多种存储方式：

　　1.内部存储：将波形存储在示波器内部存储器中。

　　2.USB存储：连接USB存储设备，将波形导出至USB设备中，便于后续分析和分享。

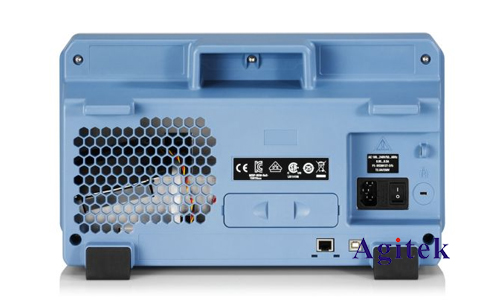

　　3.PC连接：通过LAN或USB接口将示波器连接到计算机，使用R&S提供的软件进行远程控制和数据传输。

　　5.实际应用中的注意事项

　　a.避免电流探头饱和

　　在高电流测量中，注意不要超过电流探头的额定范围，以防探头饱和影响测量准确性。

　　b.环境因素

　　保持工作环境的干净和整洁，避免强电磁干扰影响测量结果。

　　c.安全操作

　　在测量高电流电路时，注意安全操作，防止电击和设备损坏。

　　通过合理设置R&S RTB2004示波器的各项参数，可以精确地测量和分析电流波形。无论是电路设计、故障排查还是性能测试，这款示波器都能提供可靠的支持。希望本文的指导能帮助您更好地使用RTB2004，提升工作效率和测量精度，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
