探秘是德示波器滚动模式设置技巧

发布日期:2024-06-05 14:50:33         浏览数:

  是德示波器作为电子工程师和技术人员日常工作中的重要工具,扮演着捕捉、分析和诊断电子信号的关键角色。其中,滚动模式作为是德示波器的一项重要功能,能够在持续捕捉信号的不断地滚动显示波形,为用户提供更全面的信号分析能力。但是,要想充分利用滚动模式,正确的设置是至关重要的。下面我们就来探讨一下是德示波器滚动模式的设置技巧。

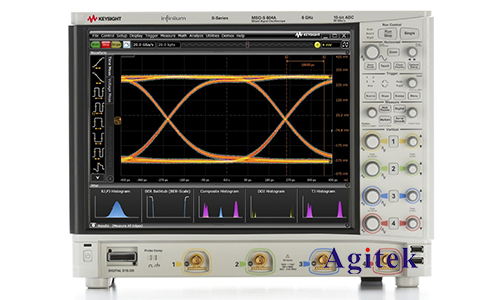

探秘是德示波器滚动模式设置技巧(图1)

  打开是德示波器并连接待测试的信号源。在是德示波器界面上,选择“滚动模式”选项,并确保是德示波器通道已经正确设置。您需要确定滚动模式的触发方式。是德示波器通常提供多种触发方式,如边沿触发、脉冲触发等。根据待测试信号的特点,选择合适的触发方式,并设置相应的触发电平和触发边沿。

  一旦触发方式设置完成,接下来就是调整滚动模式的时间基准。时间基准决定了滚动模式下每个屏幕的时间跨度,从而影响到波形的分辨率。通常情况下,您可以根据待测试信号的频率和周期选择合适的时间基准。如果信号周期较长,可以选择较大的时间基准,以便更好地观察波形的变化。相反,如果信号频率较高,可以选择较小的时间基准,以确保波形的细节不被忽略。

  除了时间基准外,是德示波器滚动模式还需要设置合适的水平位置。水平位置决定了触发位置相对于屏幕的位置,进而影响到波形的显示效果。通常情况下,您可以将水平位置设置在屏幕的中央,以确保波形能够在屏幕上完整显示,并且触发位置能够清晰可见。如果需要对波形进行详细的分析,还可以通过调整水平位置来放大或缩小波形的特定部分,以便更清楚地观察细节。

  是德示波器滚动模式的设置还需要考虑到触发灵敏度和触发缓冲区大小。触发灵敏度决定了是德示波器触发器对信号变化的响应速度,通常情况下,您可以将触发灵敏度设置为适当的水平,以确保触发器能够稳定地捕捉到待测试信号的触发点。触发缓冲区大小则决定了是德示波器能够缓存的波形数据量,影响到滚动模式下波形的持续显示时间。根据待测试信号的持续时间和需要观察的时间范围,您可以设置合适大小的触发缓冲区,以确保波形能够持续显示并且不丢失关键信息。

  除了基本的设置参数外,是德示波器滚动模式的应用还可以结合其他高级功能,如自动测量、峰值检测等。通过这些高级功能的应用,用户可以更全面地分析信号特性,并且快速准确地诊断故障。不过,在使用这些高级功能时,也需要注意设置参数的合理性,以避免误判或者遗漏重要信息。

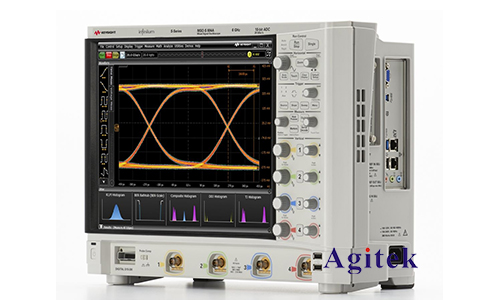

探秘是德示波器滚动模式设置技巧(图2)

  正确设置是德示波器滚动模式是进行信号分析和故障诊断的关键步骤之一。通过合适的触发方式、时间基准、水平位置以及其他相关参数的设置,用户可以充分利用滚动模式的优势,快速准确地捕捉到信号的变化,并且深入分析信号的特性。希望本文的内容能够帮助读者更好地掌握是德示波器滚动模式的应用方法,从而提高工作效率和准确性,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
