罗德与施瓦茨示波器眼图测试步骤详解

眼图测试是评估高速数字信号质量的核心手段，能够直观反映信号的抖动、噪声、时序误差等关键指标。罗德与施瓦茨（R&S）示波器凭借其高带宽、高采样率与强大的信号处理能力，成为眼图测试的理想工具。以下是使用罗德与施瓦茨示波器进行眼图测试的系统化操作步骤。

一、信号连接与探头配置

首先，选择适合被测信号频率与幅度的探头（如无源、有源或差分探头），将探头信号端连接至待测点，接地端可靠连接至电路参考地，避免引入噪声。在示波器通道菜单中设置探头类型、衰减比（如10:1）及补偿参数，必要时使用示波器内置方波信号完成探头补偿，确保信号保真度。

二、基础参数设置

进入示波器设置界面，合理配置关键参数：

1. 时基设置：调整时间刻度（如1 ns/div），确保能显示多个信号周期，便于眼图叠加形成。

2. 垂直灵敏度：调节电压刻度（如500 mV/div），使信号“1”和“0”电平清晰分布在屏幕中央。

3. 输入耦合：选择“DC”耦合，保留信号完整直流与交流成分。

4. 带宽限制：根据需要开启带宽限制功能，抑制高频干扰。

三、触发与同步设置

触发是眼图稳定显示的关键。选择“边沿触发”模式，设定触发电平于信号逻辑阈值附近（如1.5 V），确保每次采集同步于信号特征边沿。对于高速串行信号，可启用PLL（锁相环）恢复时钟，实现数据与采样的精准同步。

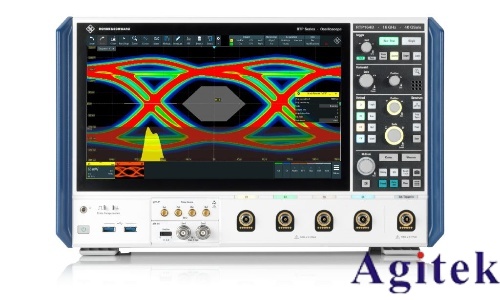

 四、启动眼图测试模式

在测量功能菜单中启用“实时眼图”或“眼图分析”模式。设置叠加次数（如1000次以上），使多个UI（单位间隔）波形累积叠加，形成清晰的眼图。可选择行业标准模板（如USB、PCIe、以太网）进行自动模板测试。

五、眼图分析与参数提取

眼图生成后，利用示波器分析工具进行量化评估：

测量眼图的垂直与水平开度，评估噪声容限与定时裕量；

读取抖动参数（如RMS抖动、峰峰值抖动），分解随机抖动（RJ）与确定性抖动（DJ）；

计算消光比（“1”电平与“0”电平比值），判断信号逻辑鉴别能力；

启用误码率（BER）预测功能，评估系统长期稳定性。

六、结果保存与报告生成

保存眼图截图、测量数据及模板测试结果。利用示波器报告生成功能，导出包含测试参数、分析结果的PDF或CSV格式报告，便于归档与评审。

七、故障诊断与优化建议

若眼图闭合、抖动超标，可结合频谱分析、余晖显示等功能排查干扰源（如电源噪声、串扰），优化电路设计或信号完整性。

综上，罗德与施瓦茨示波器通过系统化的设置与强大的分析能力，为高速信号眼图测试提供精准、高效的解决方案，是研发与验证环节不可或缺的利器。
