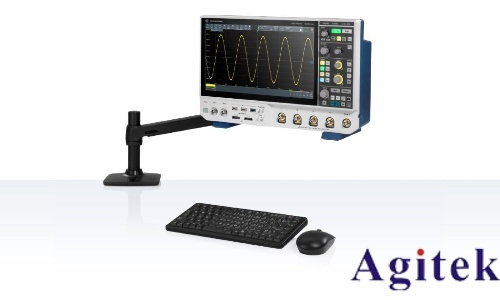

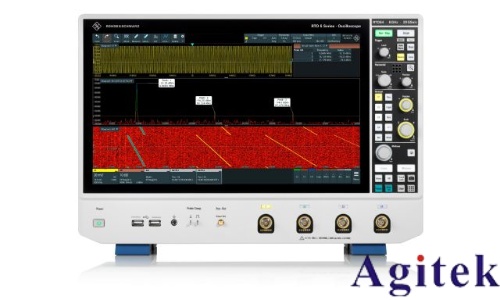

罗德与施瓦茨RTM3002示波器使用教程

罗德与施瓦茨RTM3002示波器是一款高性能的数字存储示波器，广泛应用于电子工程、科研及工业测试领域。其高精度、高带宽及丰富的功能，使其成为信号分析与故障诊断的得力工具。为帮助用户高效掌握其使用方法，本文将从基础操作、核心测量、高级技巧及注意事项等方面，提供系统教程。

一、基础连接与设置

1. 信号连接：使用合适的探头（电压或电流探头）将被测电路连接至示波器通道。注意探头衰减比（如1X/10X）设置与极性，避免信号失真或损坏设备。

2. 触发配置：选择触发模式（如边沿触发），调整触发电平与斜率，确保波形稳定显示。对于复杂信号，可尝试脉冲或视频触发。

3. 时基与垂直调整：通过旋钮设置水平时间刻度（如1ms/div）与垂直电压刻度（如500mV/div），使波形清晰居中，便于观察细节。

二、核心测量功能操作

1. 电压与电流测量：

电压测量：直接读取波形峰峰值、均方根值等参数。

电流测量：需配合电流探头，将电流信号转换为电压信号。选择合适量程与带宽的探头，连接后需进行校准，确保测量准确。

2. 频率与周期测量：

自动测量：启用示波器内置频率测量功能，直接显示结果。

周期计算：测量信号周期T，利用公式f=1/T计算频率。

FFT分析：对复杂信号进行频谱分析，识别主要频率成分。

3. 纹波测试：

设置高采样率与合适垂直灵敏度（如10mV/div），开启低通滤波器抑制噪声。

测量纹波峰峰值，结合频谱分析判断来源（如电源噪声）。

三、高级功能与实用技巧

1. 采样与存储优化：根据信号带宽设置采样率（至少2倍带宽），平衡精度与存储深度。使用“平均次数”功能降低随机噪声。

2. 外部触发与延迟：连接外部触发信号，实现多设备同步；利用延迟功能捕获关键事件细节。

3. 数据处理与分析：保存波形为CSV或图片格式；使用数学运算（如加减、积分）深入分析信号特性。

四、注意事项与维护

1. 安全与校准：测量高压或大电流时，做好安全防护；定期使用校准信号校准探头与示波器。

2. 干扰抑制：注意接地，避免地线噪声；开启带宽限制抑制高频干扰。

3. 环境控制：避免温度、振动影响，必要时使用屏蔽设备。

通过系统掌握上述方法，用户可充分发挥RTM3002示波器的性能，高效完成各类测试任务，为电子研发与故障排查提供可靠数据支持。
