罗德与施瓦茨示波器有几种测量未知信号频率的方法

　　在现代电子测试和测量领域，罗德与施瓦茨（Rohde&Schwarz）以其高精度和可靠性的测试仪器闻名于世。对于工程师来说，测量未知信号的频率是日常工作中的一项基本任务。而罗德与施瓦茨的示波器，凭借其先进的功能和用户友好的设计，提供了多种方法来精确地完成这一任务。本文将详细探讨几种常用的方法，帮助工程师们更好地利用这些强大的工具。

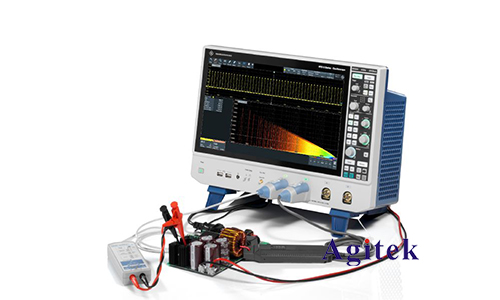

　　1.直接频率测量功能

　　罗德与施瓦茨示波器内置了直接频率测量功能，这使得频率测量变得异常简便。用户只需将信号输入示波器，并通过设置测量参数，示波器便会自动计算并显示信号的频率。这种方法的优点是快速且直观，尤其适用于频率稳定的周期性信号。

　　具体步骤如下：

　　1.连接信号源：将待测信号通过探头连接到示波器的输入通道。

　　2.设置示波器参数：选择合适的时间基准和电压范围，以确保信号能够清晰地显示在屏幕上。

　　3.启用频率测量功能：在示波器的菜单中找到测量选项，选择频率测量。示波器会自动分析信号并显示频率值。

　　这一方法非常适合快速检查和基本测试，但对于复杂信号或噪声干扰较大的信号，可能需要更复杂的分析方法。

　　2.使用FFT（快速傅里叶变换）分析

　　FFT分析是示波器中非常强大的一项功能，特别适用于频率成分复杂的信号。通过FFT，示波器可以将时间域信号转换到频域，从而分析信号的频率谱。

　　具体操作步骤如下：

　　1.连接信号源并调整时基：与直接频率测量类似，将信号接入示波器，并调整时基和电压范围。

　　2.启用FFT模式：在示波器的菜单中选择FFT功能。屏幕会切换到频域显示模式，显示出信号的频谱图。

　　3.分析频谱图：观察频谱图中的峰值位置，这些峰值对应于信号中的主要频率成分。通过光标或自动峰值检测功能，可以精确地确定各个频率成分的数值。

　　FFT分析不仅可以测量主频，还能识别次谐波和噪声频率，是深入分析信号特性的强大工具。

　　3.周期和时间间隔测量

　　对于某些信号，特别是方波、脉冲信号等，测量信号的周期或时间间隔是确定其频率的另一种有效方法。罗德与施瓦茨示波器提供了高精度的时间测量功能，可以用来计算周期并进而求得频率。

　　步骤如下：

　　1.设置触发和信号显示：确保信号在屏幕上稳定显示，调整触发水平和时基。

　　2.使用时间测量功能：在测量菜单中选择时间相关的测量项目，例如周期或两个脉冲之间的时间间隔。示波器会自动计算并显示该时间间隔。

　　3.计算频率：频率是周期的倒数，即频率=1/周期。对于脉冲信号，可以通过测量多个脉冲之间的平均时间间隔来提高精度。

　　这种方法非常适合测量具有明确周期性的信号，尤其在信号的形状规则且噪声较低的情况下，效果尤为显著。

　　4.使用自定义脚本和数学功能

　　高级工程师有时需要对复杂信号进行更深入的分析。罗德与施瓦茨示波器支持自定义脚本和数学运算，可以根据特定需求编写脚本来测量和分析频率。

　　步骤如下：

　　1.编写脚本：根据需要编写特定的脚本，利用示波器的编程接口（如SCPI命令）来获取信号数据并进行频率计算。

　　2.加载并运行脚本：将脚本加载到示波器中，运行后可以自动进行复杂的测量和计算。

　　3.查看结果：脚本运行后，测量结果会直接显示在屏幕上，或输出到外部设备进行进一步分析。

　　这种方法灵活性极高，适用于特定应用场景的定制化需求，但要求使用者具备一定的编程知识和经验。

　　5.结合外部设备进行测量

　　有时，单靠示波器的内置功能可能无法满足所有测量需求。罗德与施瓦茨示波器可以与其他测试设备（如频率计、频谱分析仪）联用，通过同步触发和数据共享，实现更精确的频率测量。

　　步骤如下：

　　1.设置同步触发：确保示波器和外部设备之间的触发同步，以保持测量的一致性。

　　2.数据共享和处理：通过接口（如LAN、USB、GPIB等）共享测量数据，使用外部设备进行频率分析。

　　3.综合分析结果：结合示波器和外部设备的测量结果，获得更全面的信号频率信息。

　　这种方法适用于复杂系统的综合测试，有助于提升测量的准确性和可靠性。

　　罗德与施瓦茨示波器凭借其多功能性和精密的设计，提供了多种测量未知信号频率的方法。无论是直接频率测量、FFT分析、周期和时间间隔测量，还是利用自定义脚本和外部设备，每种方法都有其独特的优势和适用场景。通过合理选择和应用这些方法，工程师们可以更高效地完成各种频率测量任务，进一步提升工作效率和测量精度，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
