罗德与施瓦茨RTM3004示波器测晶振波形

　　在电子工程领域，测量和分析晶振的波形是非常重要的任务之一。晶振（晶体振荡器）在各种电子设备中扮演着关键角色，提供稳定的时钟信号。为了确保晶振的正常工作和性能，需要精确地测量其输出波形。罗德与施瓦茨RTM3004示波器作为一款高性能、易于使用的示波器，是执行这一任务的理想工具。

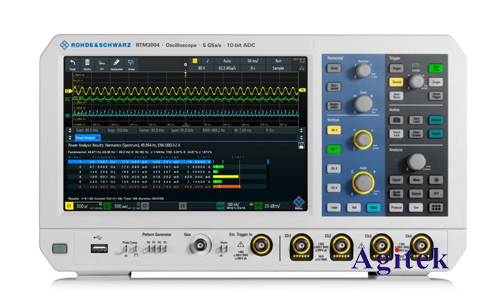

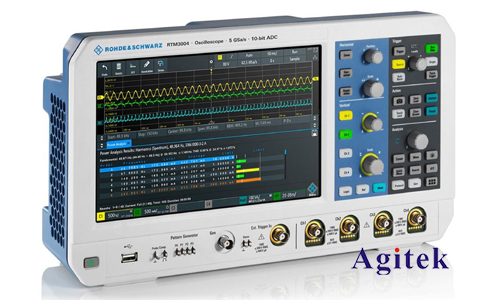

　　RTM3004示波器概述

　　RTM3004示波器是一款高性能的中档示波器，具备以下主要特点：

　　-带宽：100MHz

　　-采样率：高达5 GSa/s

　　-存储深度：40 Mpts

　　-触发功能：多种高级触发模式

　　-人性化设计：触摸屏操作、直观的用户界面

　　这些功能使RTM3004能够捕捉和分析复杂的信号，非常适合用于测量晶振波形。

　　测量前的准备工作

　　在进行晶振波形测量之前，需要进行一些准备工作：

　　1.设备连接：

　　-将晶振电路连接到示波器的输入通道。通常使用BNC连接器和探头进行连接。

　　-确保探头和示波器接地良好，以避免噪声干扰。

　　2.探头校准：

　　-使用RTM3004自带的探头校准功能，确保探头的精度。

　　-具体步骤包括：将探头连接到校准输出端子，按下示波器上的校准按钮，示波器会自动进行校准。

　　测量设置

　　基本设置

　　1.通道设置：

　　-打开相应的输入通道（如通道1）。

　　-设置适当的电压范围。例如，对于3.3V的晶振，可以设置为5V/div。

　　-调整时间基准。例如，对于1MHz的晶振，可以设置为1µs/div。

　　2.触发设置：

　　-选择边沿触发模式，设置触发电平稍微低于晶振信号的峰值电压。

　　-可以选择上升沿或下降沿触发，根据具体需要和信号特性选择。

　　3.带宽限制：

　　-对于高频信号，可以开启示波器的带宽限制功能（如20 MHz），以减少高频噪声的影响。

　　高级设置

　　1.采样率与存储深度：

　　-根据信号频率和需要的精度，选择适当的采样率。一般情况下，采样率应至少为信号频率的10倍。

　　-存储深度设置应足够大，以捕捉完整的波形信息，尤其是在进行长时间观测时。

　　2.数学运算与FFT：

　　-RTM3004提供多种数学运算功能，例如加、减、乘、除等，可以对测量信号进行进一步分析。

　　-使用FFT功能，可以将时域信号转换为频域信号，分析晶振的频谱特性，检测是否存在谐波或其他频率成分。

　　波形观测与分析

　　实时观测

　　在设置完成后，示波器将开始捕捉并显示晶振的波形。可以通过以下几方面进行观测与分析：

　　1.波形形状：

　　-观察波形的周期性和对称性，理想情况下，晶振的输出应为规则的正弦波或方波。

　　-检查波形的上升时间和下降时间，以确保信号的快速切换特性。

　　2.频率与周期：

　　-使用示波器的测量功能，直接读取波形的频率和周期。

　　-确认测量值与晶振的标称值一致。例如，1MHz的晶振，其测量频率应接近1MHz。

　　3.幅度与偏移：

　　-测量波形的峰峰值电压和均值电压，确保信号幅度在预期范围内。

　　-检查信号是否存在直流偏移，如果有，需进一步调查原因。

　　数据记录与分析

　　1.波形保存：

　　-将关键波形保存到示波器的内存或外部存储设备，以便后续分析或记录。

　　-RTM3004支持多种文件格式，包括波形图像、CSV文件等，方便后续使用。

　　2.波形分析：

　　-利用示波器的软件或外部分析软件，对保存的波形数据进行深入分析。

　　-进行参数化分析，例如谐波失真、频谱分析等，评估晶振的整体性能。

　　通过使用罗德与施瓦茨RTM3004示波器，工程师可以高效、准确地测量和分析晶振的波形。RTM3004凭借其高带宽、高采样率和丰富的功能，为晶振波形测量提供了强大的支持。同时，其人性化设计和易用界面，使得测量过程更加简便和高效，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
