罗德与施瓦茨示波器测量参数的方法

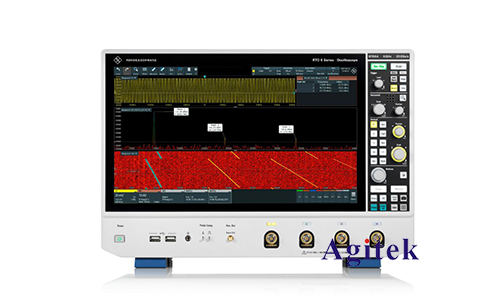

　　作为电子工程师，精确和高效地测量电路参数是日常工作中不可或缺的一部分。而罗德与施瓦茨（Rohde&Schwarz，简称R&S）示波器，以其卓越的性能和丰富的功能，成为许多工程师首选的测试仪器。本文将详细介绍如何使用R&S示波器测量电路参数，帮助您更好地利用这一强大的工具完成工作。

　　1.准备工作

　　在开始测量之前，确保示波器及相关设备已经正确连接并初始化。这包括：

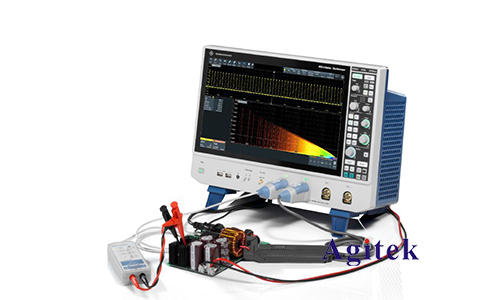

　　-连接探头：将探头连接到示波器的输入通道。确保探头的接地夹连接到电路的地。

　　-校准探头：使用示波器自带的校准功能，确保探头测量准确性。

　　-选择适当的通道：根据需要测量的信号特性，选择合适的输入通道和探头类型。

　　2.设置基本参数

　　时间基准与采样率

　　时间基准和采样率是决定信号测量精度的重要参数：

　　-时间基准：调整水平时基，使信号波形在屏幕上清晰可见。时间基准应根据信号的频率特性进行调整。

　　-采样率：采样率越高，测量精度越高。通常，采样率应至少是信号最高频率的10倍。

　　电压范围与触发

　　-电压范围：根据信号的幅度调整垂直范围，使信号在屏幕上尽可能占满。这样可以提高测量精度和分辨率。

　　-触发设置：触发是稳定显示波形的关键。R&S示波器提供多种触发模式，如边沿触发、脉宽触发和视频触发等。根据信号特点选择合适的触发模式，确保波形稳定显示。

　　3.测量参数

　　R&S示波器内置多种自动测量功能，涵盖电压、时间、频率等各类参数。以下是一些常用测量参数及其设置方法：

　　电压参数

　　-峰峰值电压（Vpp）：选择“Measure”菜单，选择“Voltage”，然后选择“Peak-to-Peak”即可自动测量信号的峰峰值电压。

　　-平均电压（Vavg）：同样在“Voltage”菜单中，选择“Average”即可获得信号的平均电压。

　　-最大/最小电压：在“Voltage”菜单中，选择“Max”或“Min”，示波器会自动计算并显示信号的最大或最小电压值。

　　时间参数

　　-周期（Period）：在“Time”菜单中选择“Period”，示波器会自动测量信号的周期。

　　-频率（Frequency）：同样在“Time”菜单中选择“Frequency”，示波器会计算并显示信号的频率。

　　-上升/下降时间：在“Time”菜单中，选择“Rise Time”或“Fall Time”，可以测量信号的上升和下降时间。

　　其他参数

　　-占空比（Duty Cycle）：在“Time”菜单中，选择“Duty Cycle”，示波器会自动计算信号的占空比。

　　-相位差：对于多通道测量，可以在“Phase”菜单中选择“Phase”，测量两个信号之间的相位差。

　　4.高级测量与分析

　　R&S示波器不仅支持基本参数测量，还提供丰富的高级测量和分析功能：

　　FFT分析

　　傅里叶变换（FFT）功能可以将时域信号转换为频域信号，帮助识别信号中的频率成分。选择“Math”菜单，选择“FFT”，即可进行频谱分析。

　　波形数学运算

　　R&S示波器支持多种波形运算，如加、减、乘、除等。可以将多个信号进行数学运算，得到新的分析结果。在“Math”菜单中选择相应的运算方式，设置参与运算的通道，即可完成。

　　眼图分析

　　对于高速数字信号，可以使用眼图分析功能评估信号质量。在“Analysis”菜单中选择“Eye Diagram”，连接信号后，示波器会自动生成眼图，帮助判断信号的抖动和噪声。

　　5.数据保存与报告

　　测量完成后，可以将测量结果和波形数据保存以备后续分析。R&S示波器支持多种数据保存方式：

　　-屏幕截图：按下“Save”按钮，可以保存当前屏幕显示的截图。

　　-波形数据：可以将波形数据导出为CSV或TXT格式，便于在其他软件中进一步分析。

　　-测量报告：部分型号的示波器支持直接生成测量报告，包含所有测量参数和波形截图。

　　罗德与施瓦茨示波器以其精确的测量和丰富的功能，为电子工程师提供了强大的支持。通过正确设置和使用示波器，您可以快速、高效地完成各种测量任务，提高工作效率和测量准确性，
