使用罗德与施瓦茨示波器执行汽车电子组件应力测试的流程

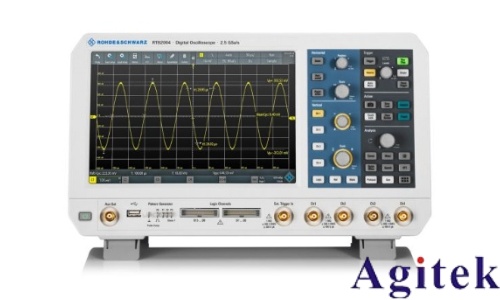

在汽车电子系统研发与质量验证中，应力测试是评估电子组件在极端工况下稳定性和可靠性的关键环节。利用罗德与施瓦茨示波器高精度、高带宽与多功能分析能力，可系统化执行应力测试，全面捕捉组件在电压波动、温度变化和电磁干扰等应力条件下的动态响应。以下是标准操作流程：

一、测试准备与连接设置

首先，明确被测组件（如ECU、传感器或电源模块）的电气参数与测试标准（如ISO 7637或AEC-Q100）。将探头设置为10X衰减模式，连接至组件关键信号节点（如电源线、通信总线），并确保接地良好。使用示波器自带的1kHz方波信号进行探头校准，调整补偿电容，确保波形无失真，保障测量精度。

二、触发与参数配置

设置触发模式为“边沿触发”，选择信号通道为触发源，调节触发电平至信号幅值中点，确保在电压瞬变（如冷启动、负载突降）时能稳定捕获波形。根据应力测试类型，调整时基与垂直刻度，使瞬态事件完整显示。例如，在测试电源瞬态响应时，设置水平刻度为毫秒级，垂直刻度匹配预期电压波动范围。

三、施加应力并采集数据

通过外部电源或干扰发生器对组件施加规定应力，如电压骤升至16V持续100ms，或注入脉冲群干扰。示波器设置为“单次触发”模式，捕获整个事件过程。利用高采样率与大存储深度，确保细节不丢失。同时，启用多通道同步采集，监控电源、地线与信号线的耦合效应。

四、高级分析与性能评估

测试后，使用示波器的FFT功能进行频谱分析，识别噪声源与谐振频率。通过“抖动分析”与“眼图”功能评估通信信号完整性。若组件输出时钟信号，可启用相位噪声测量，判断其在温度循环下的稳定性。结合数学运算功能，对差分信号做减法处理，提取真实差模响应。

五、数据导出与报告生成

将关键波形以CSV格式导出，供MATLAB或Python进行统计分析；同时保存图片用于测试报告。通过USB或网络传输至PC，标注测试条件、时间戳与结果判定。若发现异常（如过冲超限、信号中断），需重复测试并排查设计缺陷。

六、注意事项

测试全程需监控环境温湿度，避免外部干扰。必要时开启示波器20MHz带宽限制以滤除高频噪声。定期校准探头与仪器，确保数据可追溯。

综上，借助罗德与施瓦茨示波器的精准测量与丰富功能，汽车电子组件应力测试可实现高效、可重复、数据驱动的验证流程，为产品可靠性提供坚实保障。
